#镦粗直螺纹套筒、#直螺纹套筒、#镦粗机、#冷镦工艺、#Ⅰ级接头

一、问题概述：剥肋滚轧工艺的截面削弱缺陷

干工程的人都清楚，钢筋连接最怕的就是接头出问题。剥肋滚轧直螺纹套筒这些年用得广，加工快，成本也不高，但有一个硬伤始终摆在那里——截面损失。

拿25毫米的HRB400钢筋来说，剥肋刀片先把横肋纵肋切掉，再滚压螺纹，最后螺纹齿槽底部的最小直径只剩下20毫米左右。算一笔账，截面面积足足少了36%。钢筋在这个位置等于被“瘦身”了一圈，虽然规范验算能过，但作为工程人，心里都明白，这个削弱是真实存在的。

剥肋滚轧的本质就是一道减法——先剥后滚，只出不进。削掉的母材回不来，螺纹做得再漂亮，齿底那个薄弱截面永远在那儿。这就是工艺路线自带的缺陷。

二、工艺原理：镦粗直螺纹套筒的先加后减路线

镦粗直螺纹套筒解决这个问题的思路，不是靠灌浆、不是靠补焊，更不是靠加大套筒壁厚，而是直接在钢筋端头上做文章。

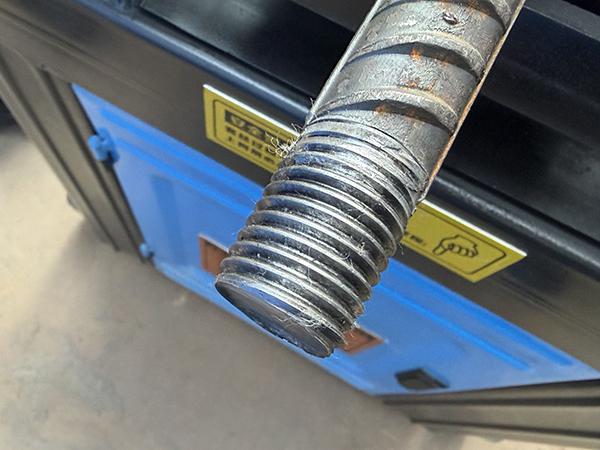

它的工艺逻辑很朴素：先把钢筋端头用冷镦机挤压加粗，直径增大4到6毫米，然后再用机床切削出直螺纹。先镦粗增加材料，再切削消耗材料。最后成型的净截面，不但不比原截面小，反而还能大一点。

核心原理可以概括为一句话：镦粗段切削螺纹后的净截面积，仍然大于钢筋原截面积，螺纹不削弱截面。 螺纹削掉的是镦粗出来的那部分富余量，而不是母材本身的截面。用镦粗增加的截面积对冲螺纹加工削掉的截面积，一来一回，截面不仅没有损失，反而更加扎实。

三、力学机制：从几何补偿到强度超越

几何尺寸达标只是基础，镦粗直螺纹套筒的价值远不止于此。

冷镦过程本身就是一个强化过程。钢筋端部在模具里被强力挤压，位错密度增加，产生明显的加工硬化效应。镦粗段不仅截面增大，材料强度也同步提升。切削螺纹时削掉的是外层，留下的是经过强化后的芯部材料。螺纹齿槽底部的最小直径达到甚至超过原公称直径，而该部位的强度还高于母材。

拉伸试验的结果最能说明问题。镦粗直螺纹套筒接头的破坏形态，全部断于母材——钢筋本体断裂，螺纹连接部位完好无损。这意味着接头强度高于母材强度，真正实现了超强连接。按JGJ107标准，该接头稳稳达到 Ⅰ级接头要求，且质量离散性远小于剥肋滚轧工艺。

四、工艺对比：两种直螺纹套筒的技术差异

将剥肋滚轧直螺纹套筒与镦粗直螺纹套筒进行系统对比，差异清晰可辨：

工艺路线方面，剥肋滚轧采用减法，先剥后滚，截面持续削减；镦粗直螺纹套筒采用先加后减，先镦后切，截面得以保全。

截面变化方面，以25毫米钢筋为例，剥肋滚轧齿底直径仅剩20毫米，截面削弱约36%；镦粗直螺纹套筒齿底直径达到甚至超过原直径，截面无损失。

强度表现方面，剥肋滚轧满足规范要求，但破坏可能发生于接头部位；镦粗直螺纹套筒断于母材，强度高于母材。

接头等级方面，两者均可达到Ⅰ级，但镦粗直螺纹套筒的Ⅰ级更稳定，质量离散性更小，在抗震、疲劳、重载等严苛条件下优势尤为突出。

五、工程验证：重大项目的应用实践

理论论证最终需要工程实践的检验。香港青马大桥、天津海河大桥、北京五环圆明立交桥等大型桥梁工程，均采用镦粗直螺纹套筒作为钢筋连接方案。

高速公路桥梁、高架桥墩、隧道衬砌、大型预制构件等对连接质量有严苛要求的工程部位，镦粗直螺纹套筒已成为重要的选择之一。工程实践的选择是最有说服力的证据。

六、结语

镦粗直螺纹套筒弥补剥肋造成的截面损失，原理并不复杂——先用冷镦将端部加粗加硬，再切削螺纹，以富余截面对冲螺纹加工的削弱。先加后减，截面无损。

更重要的是，这种补偿不仅恢复了几何尺寸，还通过加工硬化提升了接头强度。无需灌浆、无需加热、无需额外补强措施，仅靠工艺本身的合理设计，便实现了真正意义上的等强连接乃至超强连接。在结构安全这一根本问题上，镦粗直螺纹套筒给出了一个经得起理论推敲和工程检验的解决方案。
