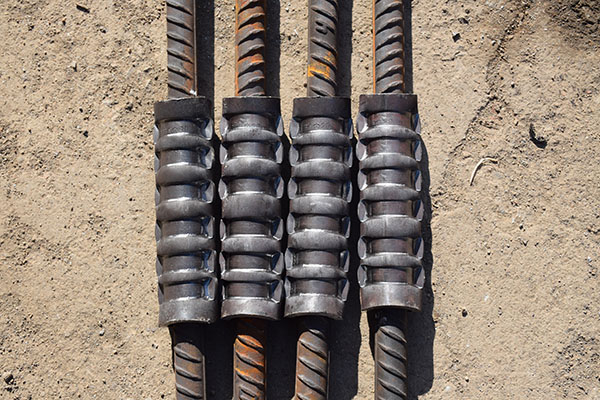

在钢筋机械连接领域，冷挤压套筒因施工便捷、连接强度高而广泛应用。然而，许多工地仍频繁出现接头检测不合格、拉拔试验断裂等问题。究其原因，80%的施工队都忽略了一个核心细节——钢筋伸入套筒的有效深度不足。结合现场实践经验，冷挤压套筒连接存在四大典型隐患，需要重点关注。

隐患一：钢筋插入深度不足，接头形同虚设

操作人员仅凭手感确定钢筋插入位置，导致钢筋伸入冷挤压套筒的长度无法满足设计要求。挤压过程中套筒会发生纵向伸长，初始定位标志偏移后更难判断是否到位。正确做法：在钢筋端部同时标记“定位标志”和“检查标志”，二者相距10~15mm。挤压完成后，若检查标志被压入套筒内部，说明深度合格；若仍外露，则表示“压空”，必须返工处理。

隐患二：压接参数随意控制，易产生裂纹

部分工地使用大规格压模挤压小规格冷挤压套筒，或压力过大导致套筒开裂、过小造成连接强度不足。设备使用超过半年或累计挤压5000个接头后，未对挤压力进行重新标定，隐患持续累积。正确做法：严格按钢筋直径匹配压模，挤压时从套筒中间向两端依次进行，压痕处套筒外径应控制在原外径的0.8~0.90倍范围内。

隐患三：钢筋端头处理不规范

钢筋端头呈马蹄形、存在弯折或纵肋过高，会影响插入冷挤压套筒的深度与同心度。正确做法：采用砂轮切割机下料，确保端面与钢筋轴线垂直。

隐患四：压模磨损后继续使用

磨损严重的压模凹槽出现裂纹或边缘钝化，挤压深度无法达标，接头抗拉强度完全丧失，拉拔时套筒极易被拔出。正确做法：每次开工前检查压模，发现裂纹或边缘变钝必须立即更换，不得“将就使用”。

参考行业标准：

《钢筋机械连接技术规程》JGJ 107-2016

《带肋钢筋套筒冷挤压连接技术规程》JGJ 108-96（相关内容已并入JGJ 107）

《钢筋套筒挤压机》JG/T 145-2002

《钢筋混凝土用钢 第2部分：热轧带肋钢筋》GB 1499.2

《装配式混凝土结构钢筋冷挤压套筒连接技术规程》T/GDJSKB 010-2023
